CDL/CDLF轻型立式离心泵

广泛用于高层建筑，进水口与出水口位于同一水平线

免费电话 在线咨询 资料下载

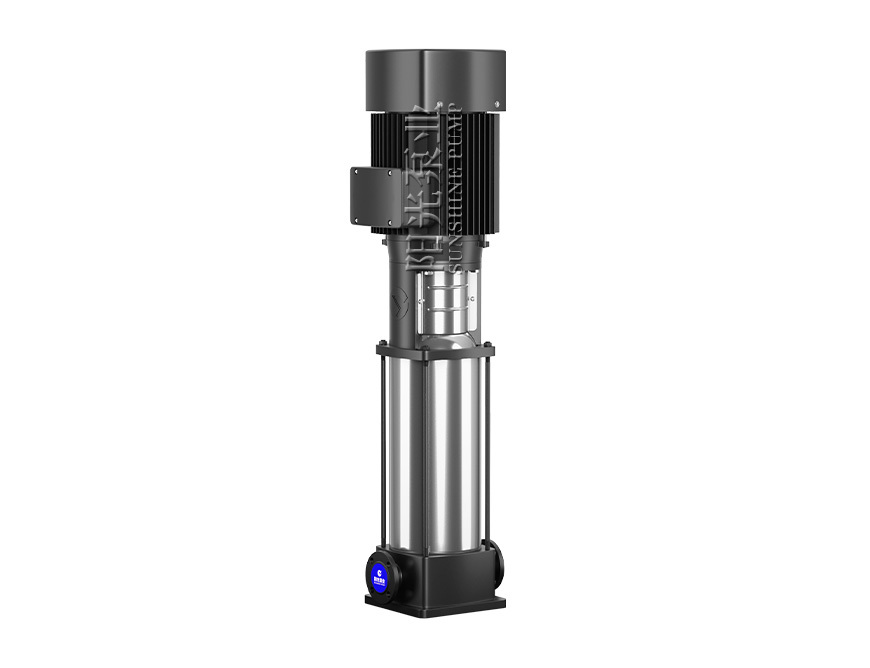

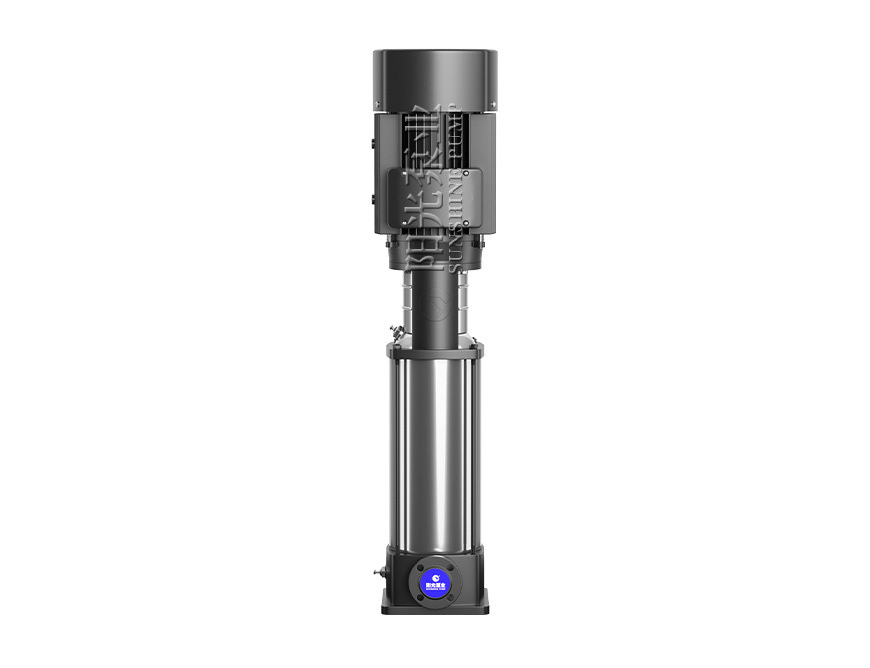

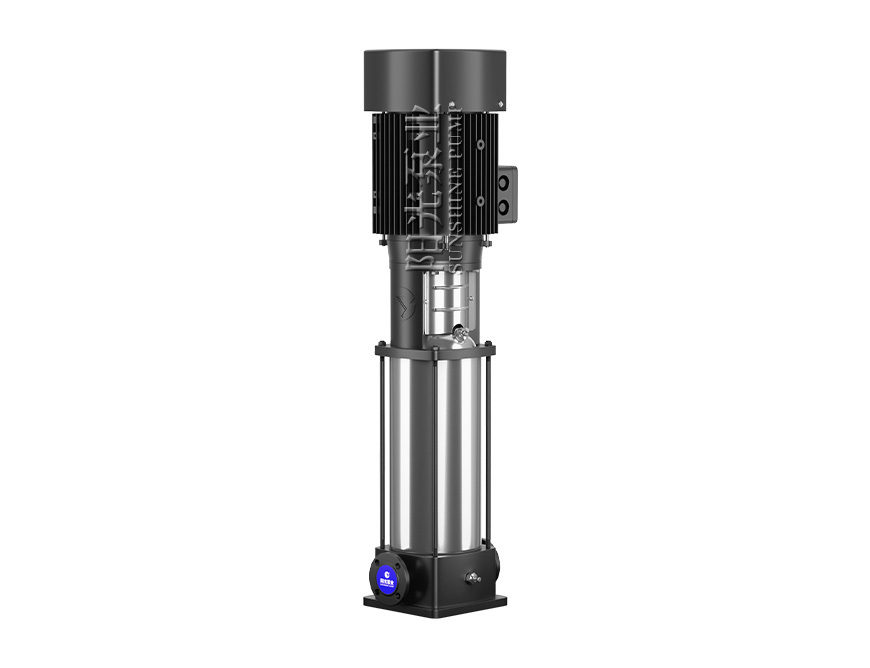

CDL/CDLF轻型立式离心泵

点击播放

产品简介

CDL/CDLF系列轻型不锈钢立式多级离心泵是吸取了国内外先进技术而设计制造的非自吸立式多级离心泵，采用标准立式电机和快装式机械密封，更换非常方便。该管道离心泵可替代国外CR、CRN等同类产品。以其高效节能、质量可靠、使用范围广等特点，深受广大用户的喜爱。

产品特点

·采用优良的水力模型和先进的制造工艺，大大提高泵的性能及使用寿命。

·机械密封端面采用合金对碳化硅，辅助密封圈为氟橡胶材质，可提高泵运行的可靠性及输送介质的温度。

·泵的过流部分采用不锈钢304和不锈钢316材质板冲压焊接而成，使得泵可适用于轻度腐蚀性介质。

·整体结构紧凑、体积小、重量轻、噪声低、节能效果显著，检修方便。

·管道离心泵的进水口与出水口位于泵座同一水平线上，可直接用于管路当中。

·采用标准电机，用户可方便地根据需要配备电机。

适用范围

·稀薄、清洁、不含固体颗粒或纤维的非易燃易爆介质。

·诸如矿泉水、软化水、纯水、清油和其他轻化工介质。

·泵主要材料为不锈钢，可应用于抽送轻度腐蚀性介质。

三维模型

产品

CDL/CDLF轻型立式离心泵

型号

CDL1-2 

CDL1-2
CDL1-3
CDL1-4
CDL1-5
CDL1-6
CDL1-7
CDL1-8
CDL1-9
CDL1-10
CDL1-11
CDL1-12
CDL1-13
CDL1-15
CDL1-17
CDL1-19
CDL1-21
CDL1-23
CDL1-25
CDL1-27
CDL1-30
CDL1-33
CDL1-36

 模型下载

CDL CDLF离心多级泵（带水印-16号）11.06

性能参数

型号 CDL(F)1	功率 (kW)	流量 (m³/h)	0.4	0.6	0.8	1.0	1.2	1.4
CDLF1-2	0.37	扬程 (m)	13	12.5	12	11.5	11	10.5
CDLF1-3	0.37		19	18	17.5	17	16.5	16
CDLF1-4	0.37		24	23.5	23	22.5	21.3	21
CDLF1-5	0.37		30	29.6	29	28	27	26
CDLF1-6	0.37		36	35.5	35	33.5	33	31
CDLF1-7	0.37		42	41	40.5	39	38	36
CDLF1-8	0.55		48	47	46	45	43	41
CDLF1-9	0.55		54	53	52	51	49	46
CDLF1-10	0.55		60	59	58	57	54	51
CDLF1-11	0.55		66	65	63	61	59	56
CDLF1-12	0.75		72	71	69	67	64	61
CDLF1-13	0.75		78	77	75	73	69	66
CDLF1-14	0.75		82	81	80	78	78	75
CDLF1-15	0.75		89	88	86	84	79	76
CDLF1-16	1.10		94	93	91	89	86	82
CDLF1-17	1.10		101	99	97	95	89	86
CDLF1-18	1.10		106	105	103	100	97	91
CDLF1-19	1.10		113	110	108	106	99	96
CDLF1-20	1.10		117	116	114	111	107	102
CDLF1-21	1.10		124	122	120	117	110	106
CDLF1-22	1.10		128	127	125	123	118	112
CDLF1-23	1.10		137	133	131	128	121	116
CDLF1-24	1.50		139	138	136	133	128	122
CDLF1-25	1.50		149	145	143	139	131	126
CDLF1-26	1.50		150	149	147	144	138	132
CDLF1-27	1.50		161	157	155	150	141	136
CDLF1-28	1.50		161	160	157	156	148	141
CDLF1-29	1.50		167	165	163	161	153	146
CDLF1-30	1.50		178	175	171	166	157	150
CDLF1-31	2.20		184	182	179	172	169	161
CDLF1-32	2.20		189	187	185	177	174	166
CDLF1-33	2.20		196	192	188	183	173	165
CDLF1-34	2.20		195	193	190	189	179	171
CDLF1-35	2.20		201	199	196	195	184	176
CDLF1-36	2.20		214	210	205	200	190	181

型号 CDL(F)2	功率 (kW)	流量 (m³/h)	1.6	2.0	2.4
CDLF2-2	0.37	扬程 (m)	16	15	13
CDLF2-3	0.37		24	22	20
CDLF2-4	0.55		33	30	26
CDLF2-5	0.55		40	37	33
CDLF2-6	0.75		50	45	40
CDLF2-7	0.75		57	52	47
CDLF2-8	1.10		64	60	55
CDLF2-9	1.10		73	67	61
CDLF2-10	1.10		80	75	69
CDLF2-11	1.10		89	82	73
CDLF2-12	1.50		97	90	82
CDLF2-13	1.50		106	98	89
CDLF2-14	1.50		113	106	96
CDLF2-15	1.50		123	112	100
CDLF2-16	2.20		129	121	110
CDLF2-17	2.20		137	128	117
CDLF2-18	2.20		148	136	121
CDLF2-19	2.20		154	144	131
CDLF2-20	2.20		162	152	138
CDLF2-21	2.20		170	159	145
CDLF2-22	2.20		180	165	148
CDLF2-23	3.00		187	175	159
CDLF2-24	3.00		195	183	166
CDLF2-25	3.00		203	190	173
CDLF2-26	3.00		214	198	179

型号 CDL(F)3	功率 (kW)	流量 (m³/h)	2.4	2.8	3.2	3.6
CDLF3-2	0.37	扬程 (m)	10.5	10	9	7
CDLF3-3	0.37		16.4	15	14	11
CDLF3-4	0.37		21.5	20	19	15
CDLF3-5	0.37		27	25	23	19
CDLF3-6	0.55		32	30	28	23
CDLF3-7	0.55		37	24	32	27
CDLF3-8	0.75		43	39	37	31
CDLF3-9	0.75		48	45	42	35
CDLF3-10	0.75		54	50	47	39
CDLF3-11	1.1		58	54	51	42
CDLF3-12	1.1		63	58	55	45
CDLF3-13	1.1		69	64	60	49
CDLF3-14	1.1				64
CDLF3-15	1.1		79	73	69	57
CDLF3-16	1.5				74
CDLF3-17	1.5		90	83	79	64
CDLF3-18	1.5				83
CDLF3-19	1.5		100	92	88	72
CDLF3-20	2.2				93
CDLF3-21	2.2		112	102	98	79
CDLF3-22	2.2				102
CDLF3-23	2.2		122	112	107	86
CDLF3-24	2.2				111
CDLF3-25	2.2		131	122	116	94
CDLF3-26	2.2				120
CDLF3-27	2.2		143	132	124	101
CDLF3-28	2.2				129
CDLF3-29	2.2		153	142	133	109
CDLF3-30	3				137
CDLF3-31	3		165	153	142	116
CDLF3-32	3				147
CDLF3-33	3		176	163	151	125
CDLF3-34	3				156
CDLF3-35	3				162
CDLF3-36	3		192	178	168	137

型号 CDL(F)4	功率 (kW)	流量 (m³/h)	3.0	4.0	5.0
CDLF4-2	0.37	扬程 (m)	17	15	13
CDLF4-3	0.55		26	24	20
CDLF4-4	0.75		34	32	27
CDLF4-5	1.10		43	40	34
CDLF4-6	1.10		52	48	41
CDLF4-7	1.50		61	56	48
CDLF4-8	1.50		70	64	55
CDLF4-9	2.20		78	74	68
CDLF4-10	2.20		87	81	71
CDLF4-11	2.20		96	90	83
CDLF4-12	2.20		104	95	85
CDLF4-13	3.00		114	107	99
CDLF4-14	3.00		122	112	101
CDLF4-15	3.00		132	124	114
CDLF4-16	3.00		140	129	115
CDLF4-17	4.00		150	141	130
CDLF4-18	4.00		159	149	137
CDLF4-19	4.00		168	153	137
CDLF4-20	4.00		176	166	153
CDLF4-21	4.00		185	174	160
CDLF4-22	4.00		192	178	160

型号 CDL(F)5	功率 (kW)	流量 (m³/h)	4.0	5.0	6.0
CDLF5-2	0.37	扬程 (m)	10.5	10	9
CDLF5-3	0.55		16	15	13.5
CDLF5-4	0.55		22	20	18
CDLF5-5	0.75		27.5	26	23
CDLF5-6	1.1		33.5	32	28
CDLF5-7	1.1		39.5	37	33
CDLF5-8	1.1		46	43	38
CDLF5-9	1.5		52	48	43
CDLF5-10	1.5		58	54	48.5
CDLF5-11	2.2		64	59	53
CDLF5-12	2.2		71	65	59
CDLF5-13	2.2		77	70	64
CDLF5-14	2.2		81	75	68
CDLF5-15	2.2		89	81	74
CDLF5-16	2.2		93	87	79
CDLF5-17	3		102	93	85
CDLF5-18	3		106	100	90
CDLF5-19	3		114	106	95
CDLF5-20	3		118	112	102
CDLF5-21	3		126	117	105
CDLF5-22	4		132	123	110
CDLF5-23	4		139	128	115
CDLF5-24	4		145	134	120
CDLF5-25	4		150	139	125
CDLF5-26	4		156	146	130
CDLF5-27	4		162	150	135
CDLF5-28	4		168	158	142
CDLF5-29	4		173	164	144
CDLF5-30	5.5		179	166	149
CDLF5-31	5.5		184	171	153
CDLF5-32	5.5		190	181	158
CDLF5-33	5.5		195	187	162
CDLF5-34	5.5		200	193	167
CDLF5-35	5.5		206	199	171
CDLF5-36	5.5		219	205	188

型号 CDL(F)8	功率 (kW)	流量 (m³/h)	7.0	8.0	9.0
CDLF8-2	0.75	扬程 (m)	19	18	17
CDLF8-3	1.10		28.5	27	25
CDLF8-4	1.50		38	36	34
CDLF8-5	2.20		48	45	42
CDLF8-6	2.20		57	54	51
CDLF8-7	3.00		67	64	61
CDLF8-8	3.00		77	73	69
CDLF8-9	4.00		86	83	78
CDLF8-10	4.00		97	92	87
CDLF8-11	4.00		106	102	96
CDLF8-12	4.00		116	111	104
CDLF8-13	5.50		125	120	114
CDLF8-14	5.50		136	130	122
CDLF8-15	5.50		145	139	131
CDLF8-16	5.50		156	148	139
CDLF8-17	7.50		165	158	149
CDLF8-18	7.50		175	167	157
CDLF8-19	7.50		185	177	168
CDLF8-20	7.50		195	186	175
CDLF8-21	11		205	195	184
CDLF8-22	11		215	205	193

型号 CDL(F)10	功率 (kW)	流量 (m³/h)	9.0	10.0	11.0
CDLF10-2	0.75	扬程 (m)	15.5	14.5	13
CDLF10-3	1.1		24.5	22.5	20
CDLF10-4	1.5		33	30.5	27.5
CDLF10-5	2.2		42	38.5	34.5
CDLF10-6	2.2		51	46.5	42
CDLF10-7	3		59	55	49
CDLF10-8	3		68	63	56
CDLF10-9	3		77	71	63
CDLF10-10	4		85	79	71
CDLF10-11	4		94	87	78
CDLF10-12	4		103	95	85
CDLF10-13	5.5		111	103	92
CDLF10-14	5.5		120	111	99
CDLF10-15	5.5		129	119	107
CDLF10-16	5.5		138	128	114
CDLF10-17	7.5		147	136	121
CDLF10-18	7.5		156	144	129
CDLF10-19	7.5		164	152	136
CDLF10-20	7.5		173	160	144
CDLF10-21	7.5		182	169	151
CDLF10-22	7.5		191	177	158

型号 CDL(F)12	功率 (kW)	流量 (m³/h)	11.0	12.0	13.0
CDLF12-2	1.50	扬程 (m)	21	20	18.5
CDLF12-3	2.20		31.5	30	28
CDLF12-4	3.00		42	40	37
CDLF12-5	3.00		52.5	50	46.5
CDLF12-6	4.00		63	60	56
CDLF12-7	5.50		73.5	70	65.5
CDLF12-8	5.50		84	80	75
CDLF12-9	5.50		95.5	91	85
CDLF12-10	7.50		106	101	94.5
CDLF12-11	7.50		121	116	109
CDLF12-12	7.50		127	121	113.5
CDLF12-13	11.00		144	137	129
CDLF12-14	11.00		148	141	132.5
CDLF12-15	11.00		166	158	149
CDLF12-16	11.00		170	162	152
CDLF12-17	11.00		187	179	168
CDLF12-18	11.00		192.5	183	171.5
CDLF12-19	15			193
CDLF12-20	15			203
CDLF12-21	15			213
CDLF12-22	15			223

型号 CDL(F)16	功率 (kW)	流量 (m³/h)	14.0	16.0	18.0
CDLF16-2	2.20	扬程 (m)	24	22	21
CDLF16-3	3.00		37	34	32
CDLF16-4	4.00		49	46	43
CDLF16-5	5.50		62	58	54
CDLF16-6	5.50		74	70	64
CDLF16-7	7.50		87	82	76
CDLF16-8	7.50		99	94	86
CDLF16-9	11.00		112	108	103
CDLF16-10	11.00		125	118	109
CDLF16-11	11.00		137	132	126
CDLF16-12	11.00		150	141	130
CDLF16-13	15.00		162	156	149
CDLF16-14	15.00		185	166	152
CDLF16-15	15.00		187	180	172
CDLF16-16	15.00		200	189	174
CDLF16-17	15.00			200

型号 CDL(F)20	功率 (kW)	流量 (m³/h)	18.0	20.0	22.0
CDLF20-2	2.20	扬程 (m)	24	23	22
CDLF20-3	4.00		37	35	33
CDLF20-4	5.50		49	47	44
CDLF20-5	5.50		60	58	55
CDLF20-6	7.50		73	70	66
CDLF20-7	7.50		86	82	77
CDLF20-8	11.00		99	94	89
CDLF20-9	11.00		107	105	99
CDLF20-10	11.00		124	118	111
CDLF20-11	15.00		132	128	121
CDLF20-12	15.00		149	142	133
CDLF20-13	15.00		156	152	144
CDLF20-14	15.00		174	166	156
CDLF20-15	18.50		181	176	166
CDLF20-16	18.50		193	188	178
CDLF20-17	18.50		212	202	190

型号 CDL(F)32	功率 (kW)	流量 (m³/h)	28.0	32.0	36.0
CDLF32-1-1	1.50	扬程 (m)	10.5	9.5	8
CDLF32-1	2.20		13.5	12.5	11
CDLF32-2-2	3.00		22.5	20	16.5
CDLF32-2	4.00		28.5	26	23
CDLF32-3-2	5.50		40.5	37	32
CDLF32-3	5.50		43.5	40	35.5
CDLF32-4-2	7.50		53	47.5	41.5
CDLF32-4	7.50		59	54	48
CDLF32-5-2	11.00		68	62	54
CDLF32-5	11.00		74	68	60
CDLF32-6-2	11.00		83	76	66
CDLF32-6	11.00		89	82	73
CDLF32-7-2	15.00		99	90	79
CDLF32-7	15.00		105	96	86
CDLF32-8-2	15.00		114	104	92
CDLF32-8	15.00		120	110	98
CDLF32-9-2	18.50		130	118	104
CDLF32-9	18.50		136	125	111
CDLF32-10-2	18.50		145	133	117
CDLF32-10	18.50		151	139	124
CDLF32-11-2	22.00		161	147	130
CDLF32-11	22.00		167	154	137
CDLF32-12-2	22.00		176	161	143
CDLF32-12	22.00		182	168	150
CDLF32-13-2	30.00		192	176	155
CDLF32-13	30.00		198	182	162
CDLF32-14-2	30.00		207	190	168
CDLF32-14	30.00		214	197	175
CDLF32-15-2	30.00		224	203	178
CDLF32-15	30.00		231	210	185
CDLF32-16-2	30.00		240	218	190
CDLF32-16	30.00		246	225	197

型号 CDL(F)42	功率 (kW)	流量 (m³/h)	40.0	42.0	45.0
CDLF42-1-1	3.00	扬程 (m)	17	16	15
CDLF42-1	4.00		21	20	19
CDLF42-2-2	5.50		33	32	30
CDLF42-2	7.50		42	41	39
CDLF42-3-2	11.00		54	52	50
CDLF42-3	11.00		63	61	58
CDLF42-4-2	15.00		75	73	69
CDLF42-4	15.00		84	81	78
CDLF42-5-2	18.50		96	93	88
CDLF42-5	18.50		105	101	97
CDLF42-6-2	22.00		117	113	108
CDLF42-6	22.00		125	122	116
CDLF42-7-2	30.00		138	134	127
CDLF42-7	30.00		146	142	135
CDLF42-8-2	30.00		159	154	146
CDLF42-8	30.00		167	162	154
CDLF42-9-2	30.00		180	174	166
CDLF42-9	37.00		188	183	174
CDLF42-10-2	37.00		200	194	185
CDLF42-10	37.00		209	203	193
CDLF42-11-2	45.00		223	217	206
CDLF42-11	45.00		232	225	214
CDLF42-12-2	45.00		245	238	226
CDLF42-12	45.00		255	247	236
CDLF42-13-2	45.00		267	259	247

型号 CDL(F)65	功率 (kW)	流量 (m³/h)	60.0	65.0	70.0
CDLF65-1-1	4.00	扬程 (m)	14	13	11
CDLF65-1	5.50		21	20	18
CDLF65-2-2	7.50		29	26	23
CDLF65-2-1	11.00		36	33	30
CDLF65-2	11.00		43	40	37
CDLF65-3-2	15.00		50	46	41
CDLF65-3-1	15.00		57	53	48
CDLF65-3	18.50		64	60	55
CDLF65-4-2	18.50		71	66	60
CDLF65-4-1	22.00		78	73	67
CDLF65-4	22.00		85	80	74
CDLF65-5-2	30.00		95	88	80
CDLF65-5-1	30.00		102	95	87
CDLF65-5	30.00		109	102	94
CDLF65-6-2	30.00		118	110	101
CDLF65-6-1	37.00		125	117	108
CDLF65-6	37.00		132	124	115
CDLF65-7-2	37.00		141	132	121
CDLF65-7-1	37.00		148	139	128
CDLF65-7	45.00		155	146	135
CDLF65-8-2	45.00		164	154	142
CDLF65-8-1	45.00		173	166	155

型号 CDL(F)85	功率 (kW)	流量 (m³/h)	80.0	85.0	90.0
CDLF85-1-1	5.50	扬程 (m)	16	14	13
CDLF85-1	7.50		21	20	19
CDLF85-2-2	11.00		32	30	28
CDLF85-2	15.00		44	41	40
CDLF85-3-2	18.50		55	52	49
CDLF85-3	22.00		67	64	62
CDLF85-4-2	30.00		80	75	72
CDLF85-4	30.00		92	86	84
CDLF85-5-2	37.00		104	98	93
CDLF85-5	37.00		115	110	106
CDLF85-6-2	45.00		129	122	117
CDLF85-6	45.00		141	134	130

型号 CDL(F)120	功率 (kW)	流量 (m³/h)	110.0	120.0	130.0
CDLF120-1	11	扬程 (m)	19	18	17
CDLF120-2-2	15		30	28	27
CDLF120-2-1	18.5		36	34	32.5
CDLF120-2	22		41	40	38
CDLF120-3-2	30		51	49	46.5
CDLF120-3-1	30		57.5	55	52
CDLF120-3	30		62.5	61	57.5
CDLF120-4-2	37		72	69	66
CDLF120-4-1	37		78	76	72
CDLF120-4	45		83	81	77
CDLF120-5-2	45		93	90	85.5
CDLF120-5-1	45		100	97	92
CDLF120-5	55		104.5	101	96
CDLF120-6-2	55		113.5	110	104.5
CDLF120-6-1	55		121	118	111
CDLF120-6	75		126	123	116
CDLF120-7-2	75		134	130	123.5
CDLF120-7-1	75		141	137	130
CDLF120-7	75		148	145	137

型号 CDL(F)150	功率 (kW)	流量 (m³/h)	140.0	150.0	160.0
CDLF150-1-1	11	扬程 (m)	14	12	11
CDLF150-1	15		20	18	17
CDLF150-2-2	18.5		29	27	26
CDLF150-2-1	22		37.5	35	33
CDLF150-2	30		42	40	37
CDLF150-3-2	30		53	49	45.5
CDLF150-3-1	37		60	56	53
CDLF150-3	37		66	63	59
CDLF150-4-2	45		74.5	70	65.5
CDLF150-4-1	45		81.5	77	72.5
CDLF150-4	55		88	84	79.5
CDLF150-5-2	55		97	92	86
CDLF150-5-1	75		104.5	99	93.5
CDLF150-5	75		111.5	107	101
CDLF150-6-2	75		118	112	106
CDLF150-6-1	75		127	120	114.5
CDLF150-6	75		137	130	123.5

型号 CDL(F)200	功率 (kW)	流量 (m³/h)	180.0	200.0	220.0
CDLF200-1-B	18.5	扬程 (m)	22	20	18
CDLF200-1-A	22		25.5	24	22
CDLF200-1	30		35.5	34	32
CDLF200-2-2B	37		44.5	40.5	36.5
CDLF200-2-2A	45		52	48.5	44.5
CDLF200-2-A	55		62	59	55
CDLF200-2	55		72	69	65
CDLF200-3-2B	75		81	75	69
CDLF200-3-A-B	75		85	79	73
CDLF200-3-2A	75		89	83	77
CDLF200-3-B	75		94	89	84
CDLF200-3-A	75		98	93	88
CDLF200-3	90		108	103	98
CDLF200-4-2B	90		117	110	102
CDLF200-4-2A	110		125	118	110
CDLF200-4-A	110		134	128	120
CDLF200-4	110		144	138	131
